RBTT5 : Komponen Elektronik

Terdapat banyak komponen elektronik pada perkakasan elektrik seperti televisyen, radio dan sebagainya. Mari kenali beberapa komponen elektronik.

1- Diod Pemancar Cahaya



Contoh diod pemancar cahaya dan bahagian-bahagiannya



Simbol diod pemancar cahaya

Diod pemancar cahaya juga dikenali sebagai LED ( Light Emitting Diode).

Ianya berfungsi untuk memancarkan cahaya setelah menerima arus elektrik.

2- Perintang



Contoh Perintang tetap



Contoh Perintang boleh laras

Terdapat 2 jenis perintang iaitu perintang tetap dan perintang boleh laras. Kedua-dua perintang ini berfungsi untuk mengehadkan pengaliran arus elektrik. Kedua-dua perintang ini juga tidak mempunyai kekutuban dan boleh disambung pada mana-mana kekutuban bateri.

2a) Perintang tetap



Simbol perintang tetap

     Nilai rintangan adalah kekal dan tidak boleh diubah. Terdapat jalur warna pada badannya yang menunjukkan nilai rintangan



2b) Perintang boleh laras



     Simbol perintang boleh laras

      Nilai rintangan boleh diubah kepada suatu nilai yang dikehendaki.

3- Kapasitor



Contoh kapasitor

Kapasitor juga dikenali sebagai pemuat. Fungsinya adalah untuk menyimpan dan membuang cas. Terdapat dua jenis kapasitor iaitu kapasitor berkutub dan kapasitor tidak berkutub.

3a) Kapasitor berkutub



Contoh kapasitor berkutub



Simbol kapasitor berkutub

     Kapasitor ini mempunyai kaki pendek (negatif) dan kaki panjang ( positif). Kakinya perlu disambung mengikut kekutuban yang betul.

3b) Kapasitor tidak berkutub.



Contoh kapasitor tidak berkutub



Simbol kapasitor tidak berkutub

     Kapasitor ini mempunyai kaki yang sama panjang. Kaki kapasitor ini tidak mempunyai kekutuban positif atau negatif.

4) Transistor



Contoh Transistor

Transistor bertindak sebagai suis kawalan. Transistor ada tiga kaki yang mempunyai fungsi yang berbeza iaitu Pemancar (Emitter-E), Pemungut (Collector -C) dan Tapak (Base-B). Transistor juga terbahagi kepada 2 jenis iaitu PNP dan NPN

4a) Transistor PNP
     Simbol pada tansistor PNP mempunyai anak panah yang mengarah ke dalam.



Simbol Transistor PNP

4b) Transistor NPN
     Simbol pada transistor NPN mempunyai anak panah yang mengarah ke luar.



Simbol Transistor NPN

5) Buzer

Contoh Buzer

Buzer berfungsi untuk mengeluarkan bunyi dan boleh digunakan sebagai penggera. Terdapat dua jenis buzer iaitu buzer elektromagnet dan buzer piezo.

5a) Buzer elektromagnet

Contoh Buzer Elektromagnet

     Buzer ini mengeluarkan nada bunyi yang rendah


5b) Buzer piezo



Contoh Buzer Piezo

     Buzer ini mengeluarkan nada bunyi yang nyaring



Simbol Buzer Piezo

6) Suis

 Contoh suis mikro

Suis digunakan dalam sesuatu litar dan berfungsi untuk melengkapkan litar atau memutuskan litar. Terdapat pelbagai jenis suis antaranya ialah suis mikro.

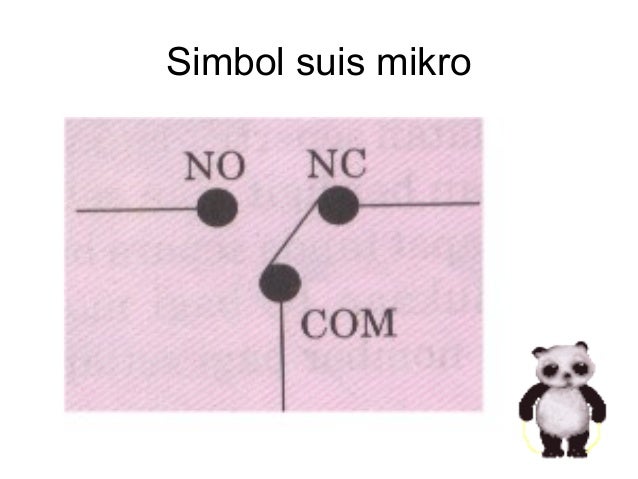

6a) Suis mikro
     Suis ini mempunyai tiga tamatan yang ditandakan sebagai COM ( sepunya), NO (lazim buka) dan NC (lazim tutup). Tamatan COM perlu disambungkan sama ada dengan tamatan NO atau NC. Biasanya pada badan suis ini telah ditandakan tamatan tersebut.

Soalan Latihan

Nyatakan Betul atau Salah pada setiap kenyataan berikut:

1. Buzer piezo mengeluarkan bunyi yang rendah.

2. Transistor NPN bertindak menyimpan dan membuang cas.

3. LED boleh didapati dalam pelbagai warna.

4. Jalur warna yang terdapat pada badan perintang tetap menunjukkan nilai rintangan.

5. Kapasitor yang mempunyai kaki yang sama panjang dikenali sebagai kapasitor berkutub.

6. Transistor terbahagi kepada dua jenis iaitu NPN dan PNP.

7. Buzer elektromagnet mengeluarkan bunyi yang kuat.

8. Suis bertindak untuk melengkapkan litar atau memutuskan litar.

9. Kaki yang pendek pada LED dipanggil anod.

10. Suis mikro hanya mempunyai dua tamatan.

Sila tinggalkan jawapan di ruangan komen.
